EP-H6174

�  PCI Specification 2.1

�  32- bit/33MHz � 5-volt PCI signaling

�  电源

�  +5V 2A；

�  ±12V   38mA/每通道

�  外部输入 45V±0.5V,     Imax=500mA;

�  工作温度：0～+70℃（商业级） -40℃～+85℃（工业级）

�  存储温度：-20～+85℃（商业级） -55℃～+105℃（工业级）

�  相对湿度：5～90％（不凝露） 1.5.操作系统

�  支持 Windows 98 /2K/XP/VISTA

�  支持 VxWorks(选件)

支持 Linux（选件

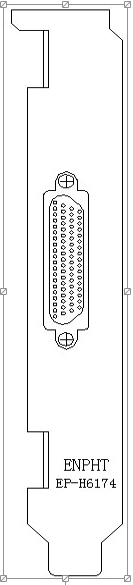

EP-H6174 提供了 1 个 J30J-ZKW 型 74 芯的航天连接器，其定义如下

信号说明：

�  CH0~CH63 ：电压输出单端通道 0～63

�  Ex_PWR+：外部电源，输入 45V±0.5V 电压

�  Ex_PWR-：保留，使用时需悬空

�  Gnd ：地信号

注：DA 输出在差分模式（差分模式保留）时 相邻两个通道作为一对差分

通道，偶数通道为正，奇数通道为负。如 CH0、CH1 为一组差分通道，CH0 为正，CH1 为负

产品名称 ：64通道模拟电压输出模块

产品型号 ：EP-H6174
