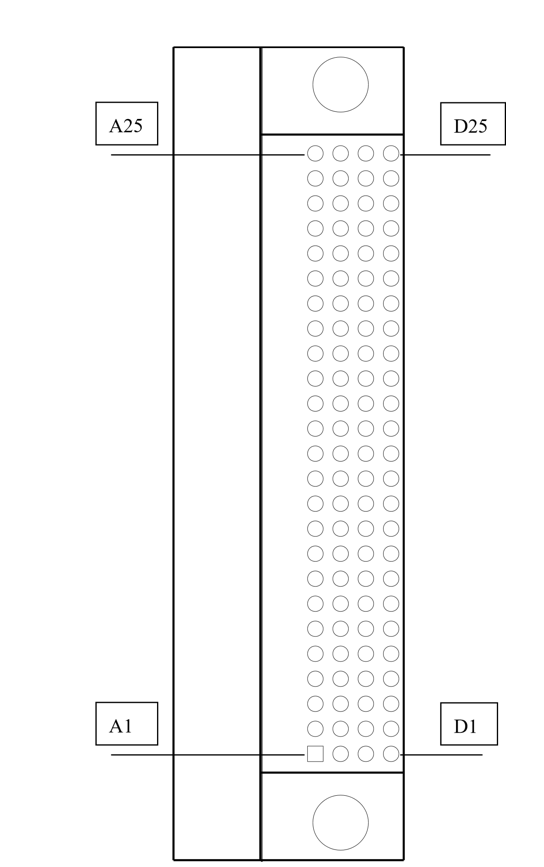

EP-H5136 采用 100 芯的安普连接器 533286-1：其定义如下：
线号 | 通道号 | 线号 | 通道号 | 线号 | 通道号 | 线号 | 通道号 |
A1 | 无 | B1 | 无 | C1 | 无 | D1 | 无 |
A2 | U3CH7 | B2 | U3CH6 | C2 | U3CH5 | D2 | U3CH4 |
A3 | U3CL7 | B3 | U3CL6 | C3 | U3CL5 | D3 | U3CL4 |
A4 | U3RH3 | B4 | U3RL3 | C4 | U3RH2 | D4 | U3RL2 |
A5 | U3CH3 | B5 | U3CH2 | C5 | U3CH1 | D5 | U3CH0 |
A6 | U3CL3 | B6 | U3CL2 | C6 | U3CL1 | D6 | U3CL0 |
A7 | U3RH1 | B7 | U3RL1 | C7 | U3RH0 | D7 | U3RL0 |
A8 | U2CH7 | B8 | U2CH6 | C8 | U2CH5 | D8 | U2CH4 |
A9 | U2CL7 | B9 | U2CL6 | C9 | U2CL5 | D9 | U2CL4 |
A10 | U2RH3 | B10 | U2RL3 | C10 | U2RH2 | D10 | U2RL2 |
A11 | U2CH3 | B11 | U2CH2 | C11 | U2CH1 | D11 | U2CH0 |
A12 | U2CL3 | B12 | U2CL2 | C12 | U2CL1 | D12 | U2CL0 |
A13 | U2RH1 | B13 | U2RL1 | C13 | U2RH0 | D13 | U2RL0 |
A14 | U1CH7 | B14 | U1CH6 | C14 | U1CH5 | D14 | U1CH4 |
A15 | U1CL7 | B15 | U1CL6 | C15 | U1CL5 | D15 | U1CL4 |
A16 | U1RH3 | B16 | U1RL3 | C16 | U1RH2 | D16 | U1RL2 |
A17 | U1CH3 | B17 | U1CH2 | C17 | U1CH1 | D17 | U1CH0 |
A18 | U1CL3 | B18 | U1CL2 | C18 | U1CL1 | D18 | U1CL0 |
A19 | U1RH1 | B19 | U1RL1 | C19 | U1RH0 | D19 | U1RL0 |
A20 | U0CH7 | B20 | U0CH6 | C20 | U0CH5 | D20 | U0CH4 |
A21 | U0CL7 | B21 | U0CL6 | C21 | U0CL5 | D21 | U0CL4 |
A22 | U0RH3 | B22 | U0RL3 | C22 | U0RH2 | D22 | U0RL2 |
A23 | UOCH3 | B23 | U0CH2 | C23 | U0CH1 | D23 | U0CH0 |
A24 | U0CL3 | B24 | U0CL2 | C24 | U0CL1 | D24 | U0CL0 |
A25 | U0RH1 | B25 | U0RL1 | C25 | UORH0 | D25 | U0RL0 |
定义说明：
UxRH/Ly：矩阵行信号，x表示第几组，范围0-3，y表示行数，0到3共4 行，每行又分为即H端和L端。
UxCH/Ly：矩阵列信号，x表示第几组，有0-3，，y表示列数，0到7共8列。
列信号的H和L对应于行信号H和L。矩阵开关同时控制矩阵中的H和L端。
